AXI-5100
叠片电池在线X-Ray检测设备
分享
产品特点：
-
支持配置高速磁悬浮线：实现产能大幅提升
-
独特的图像增强算法：保证了产品检测的低误杀率
-
可同时实现Overhang和大面检测的功能
-
异物检测能力≥500μm（铜、铁、铝）
-
AI驱动的图像增强与检测算法，可有效提高图像质量与检出率
产品介绍：
AXI-5100是工源三仟自主研发的针对各种型号叠片电池进行高速X光检测的在线式X-RAY检测设备，在单射线源部署的情况下最高可达18ppm的效率（对角）。工源三仟基于自研的高性能视觉成像系统，可有效提高单次拍摄的效率，结合专为叠片电池Overhang检测设计的AI算法，可真实达到99%以上的准确率。此外，针对近两年开始普遍需求的大面褶皱/异物检测功能，工源三千已经成功交付了多台16-24ppm的设备，最小可检测500微米的金属异物。
适用领域：
-

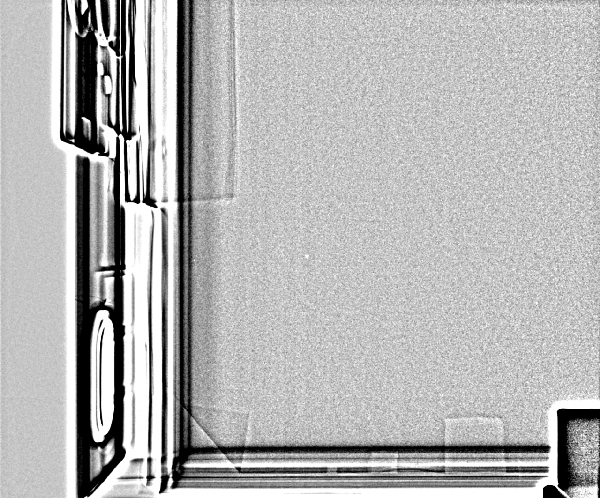

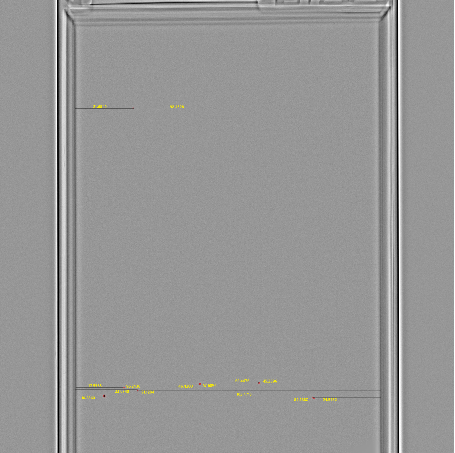

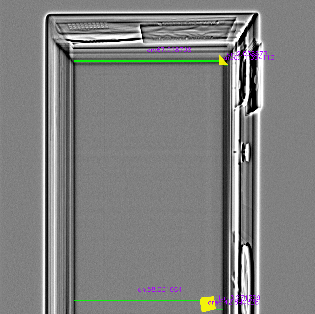

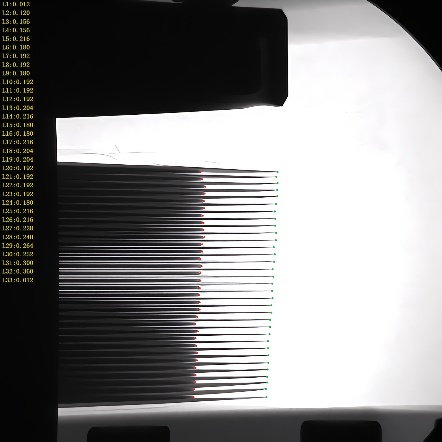

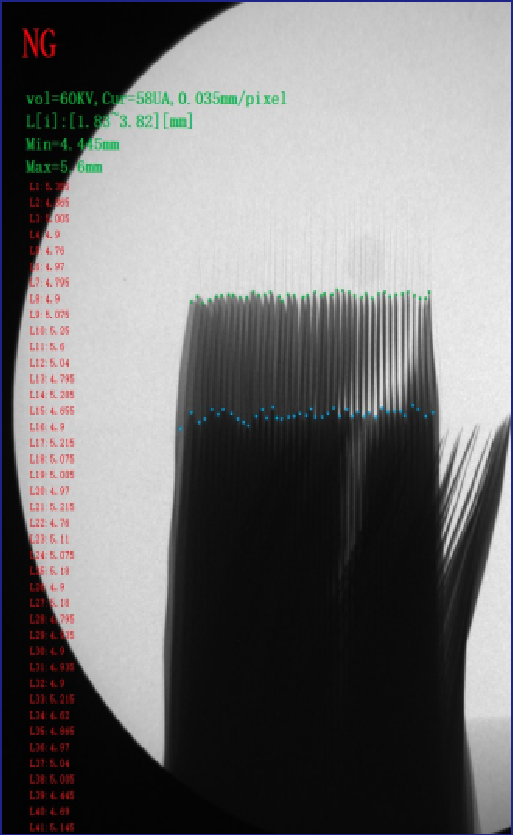

叠片电池裸电芯：极片对齐度Overhang，大面褶皱、破损，极耳翻折等缺陷检测
-
叠片电池入壳电芯：极耳残片、极片残片、电芯夹爪损伤、漏薄划痕、异物、极耳翻折等缺陷检测
|
类别
|
项目
|
参数
|
|||
|
成像系统
|
检测内容
|
极片对齐度Overhang、大面褶皱异物、极耳翻折等
|
|||
|
检测能力
|
≥500微米（铜、铁、铝）
|
||||
|
检测范围
|
对角Overhang
|
四角Overhang
|
大面褶皱/异物 （入壳电池）
|
大面褶皱/异物
（入壳电池）
|
|
|
成像系统数量
|
1套
|
4套
|
4套
|
2套
|
|
|
节拍
|
18PPM
|
40PPM
|
24PPM
|
16PPM
|
|
|
过杀率
|
≤2%
|
||||
|
漏杀率
|
0%
|
||||
|
射线源
|
Tube类型
|
闭管
|
|||
|
Tube电压
|
130kV/150kV/225kV
|
||||
|
焦点尺寸
|
5μm/200μm
|
||||
|
平板探测器
|
像素尺寸
|
139μm
|
|||
|
像素矩阵
|
3072x3060
|
||||
|
TDI探测器
|
像素尺寸
|
100μm
|
|||
|
像素矩阵
|
1152x128
|
||||
|
整机参数
|
尺寸
|
L:8000mm W:3000mm H:2700mm (不含三色灯，以实际设计为准)
|
|||
|
重量
|
约12000KG
|
||||
|
功率
|
约35kW（以实际设计为准）
|
||||
