AXI-1100
离线X-RAY检测设备
分享
产品特点:
- 高分辨率数字影像探测器+5μm微焦点射线源,提供高清图像
- 高清导航相机:可便捷实现产品定位
产品介绍:

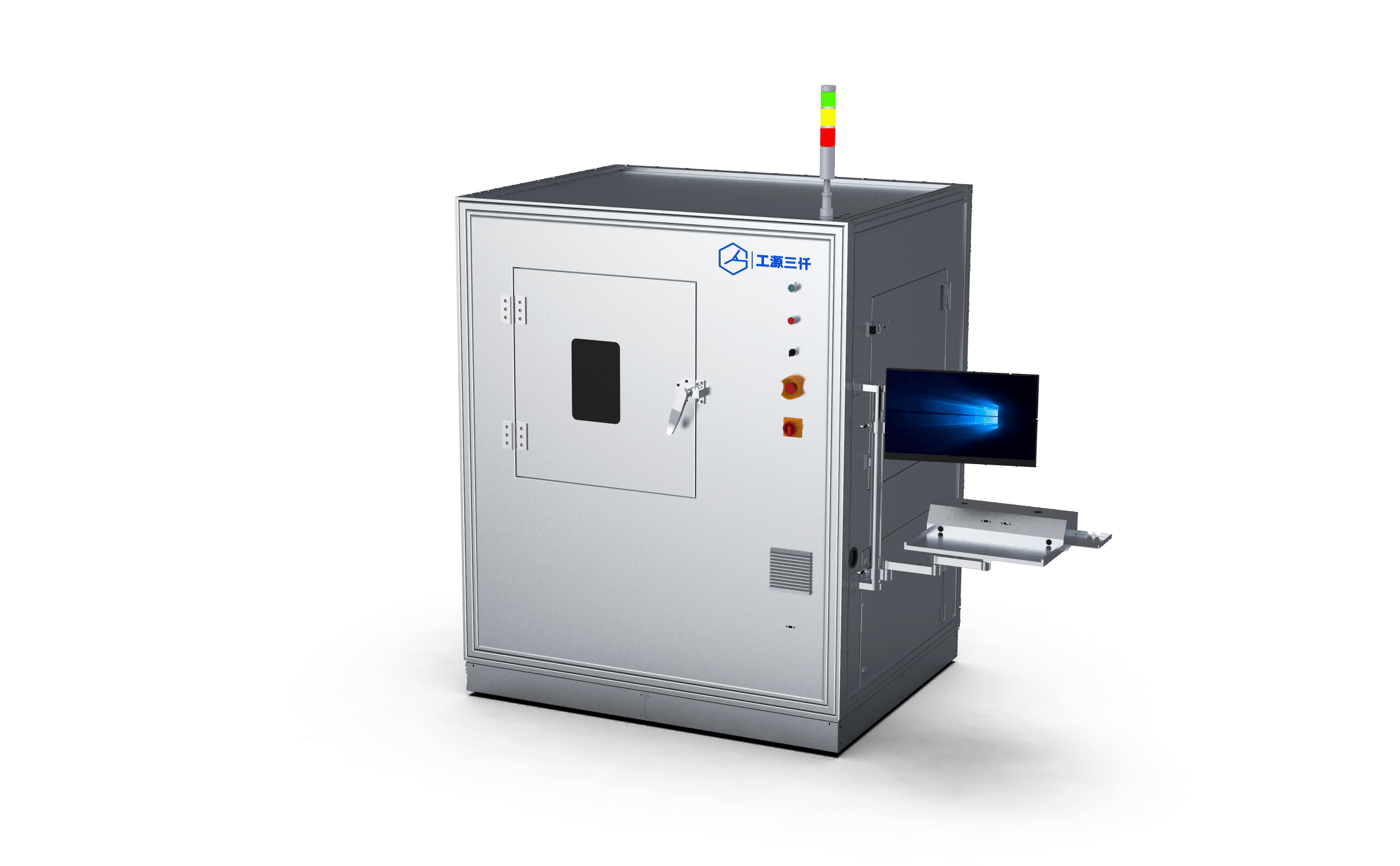

AXI-1100是工源三仟自主开发的针对各类型工业、非工业小型产品便捷进行内部结构X-RAY观测分析的离线型X-RAY设备。工源三仟基于自研的DR图像采集系统,结合AI驱动的图像增强算法,可以有效提高图像的信噪比,支持进行自动测量算法的开发。
该设备适用于检测锂电池正负极差,SMT、THT焊接工艺的电子产品,IGBT模块和其它封装类型的芯片,铸造件等产品。
适用领域:

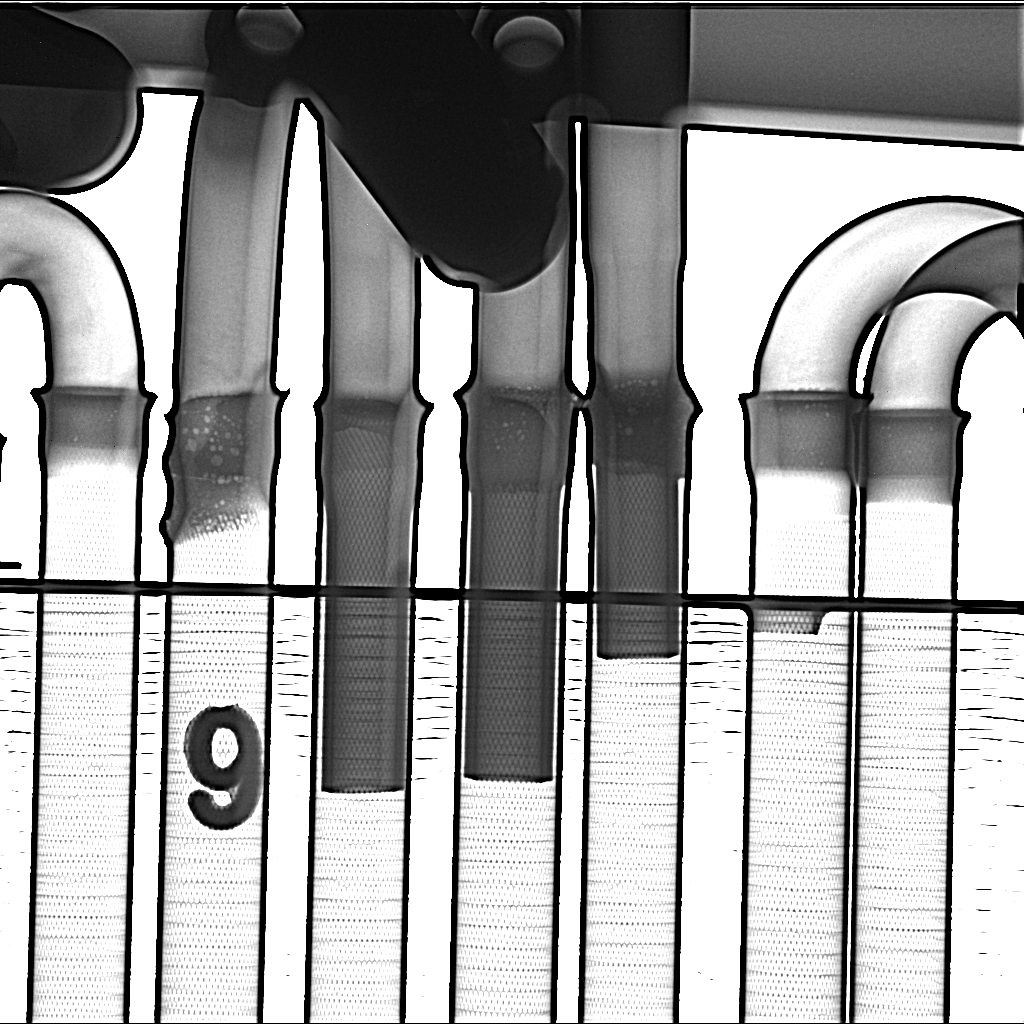

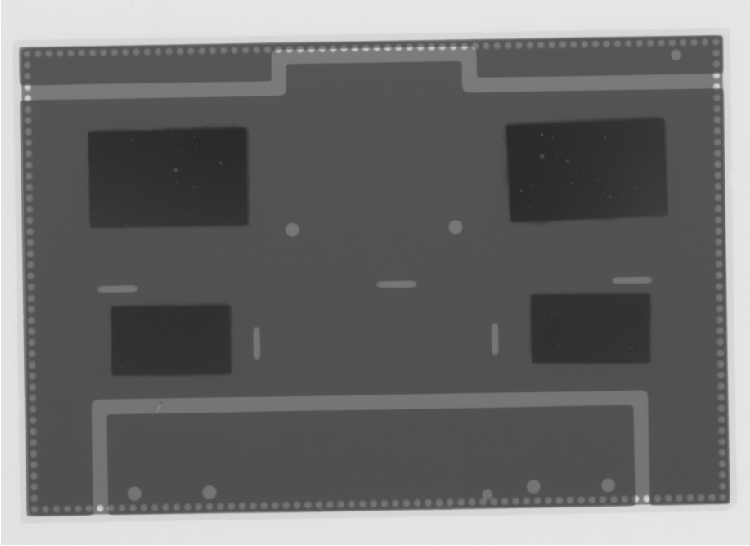

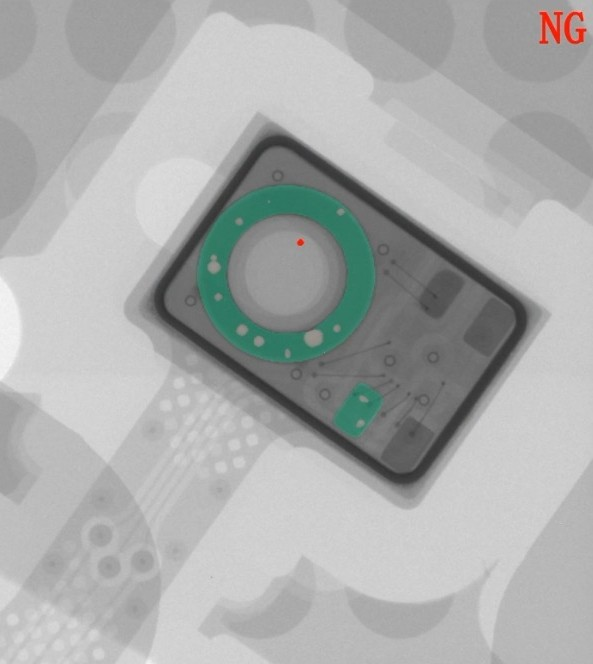

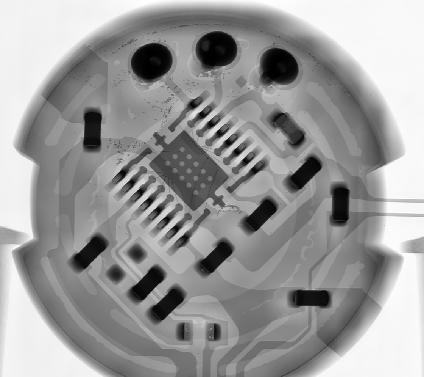

- 电子:SMT、THT等焊接工艺的气孔、异物、爬锡高度,其他电子元器件的内部结构检测等

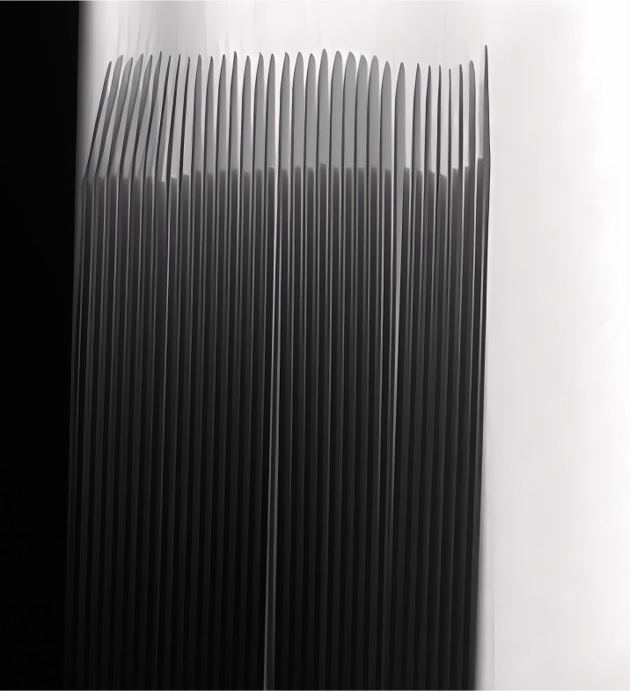

- 电池:电芯级片Overhang、大面褶皱等缺陷检测
- 铸造件:裂纹、气孔、夹杂等缺陷检测
- 食品类:包装内破损、异物、打孔等缺陷检测
成像系统:
系统极限分辨率 | 2.5μm | |
最大几何放大倍率 | 34倍 | |
检测模式 | 2D(AXI-1100A) | 2.5D(AXI-1100B) |
射线源:
Tube类型 | 闭管 |
Tube电压 | 90kV/110kV/130kV |
焦点尺寸 | 5μm |
探测器:
探测器类型 | 平板探测器 |
像素尺寸 | 85μm |
像素矩阵 | 1536x1536 |
运动控制系统:
载物范围 | 510mm*420mm(以实际设计为准) | |
自由度 |
载物台X、Y轴,光管Z轴,探测器Z轴(AXI-1100A)
|
载物台X、Y轴,光管Z轴,探测器Z、R轴(AXI-1100B)
|
探测器倾斜 | \(AXI-1100A) | ±45°(AXI-1100B) |
图像定位 | 记录特征点的位置坐标和参数信息 | |
控制方式 | 鼠标、键盘、摇杆、软件 |
整机参数:
尺寸
|
L:1500mm W:1200mm H:1900mm (不含三色灯,以实际设计为准) |
重量 | 约 2kW(以实际设计为准) |
功率 | 约 1000KG |
