AXI-6100
纽扣/圆柱电池在线X-Ray检测设备
分享
产品特点：
-
自研软件AI算法实现Overhang及极片方向等缺陷的检测功能
-
独特的机械机构保证了产品检测的稳定性及高效性
-
异物检测能力>=300μm（铜、铁、铝）
-
AI驱动的图像增强与检测算法，可有效提高图像质量与检出率
产品介绍：
AXI-6100是工源三仟自主研发的针对各种型号圆柱/纽扣电池进行高速X光检测的在线式X-RAY检测设备，在单射线源部署的情况下最高可达55/60ppm的效率(纽扣电池头部+底部OH)。工源三仟基于自研的高性能视觉成像系统，可有效提高单次拍摄的效率，结合专为圆柱/纽扣电池Overhang检测设计的AI算法，可真实达到99%以上的准确率。此外，AXI-6100设备支持开发针对圆柱电池的尺寸测量、异物检测、PTC检测等功能。
适用领域：
-

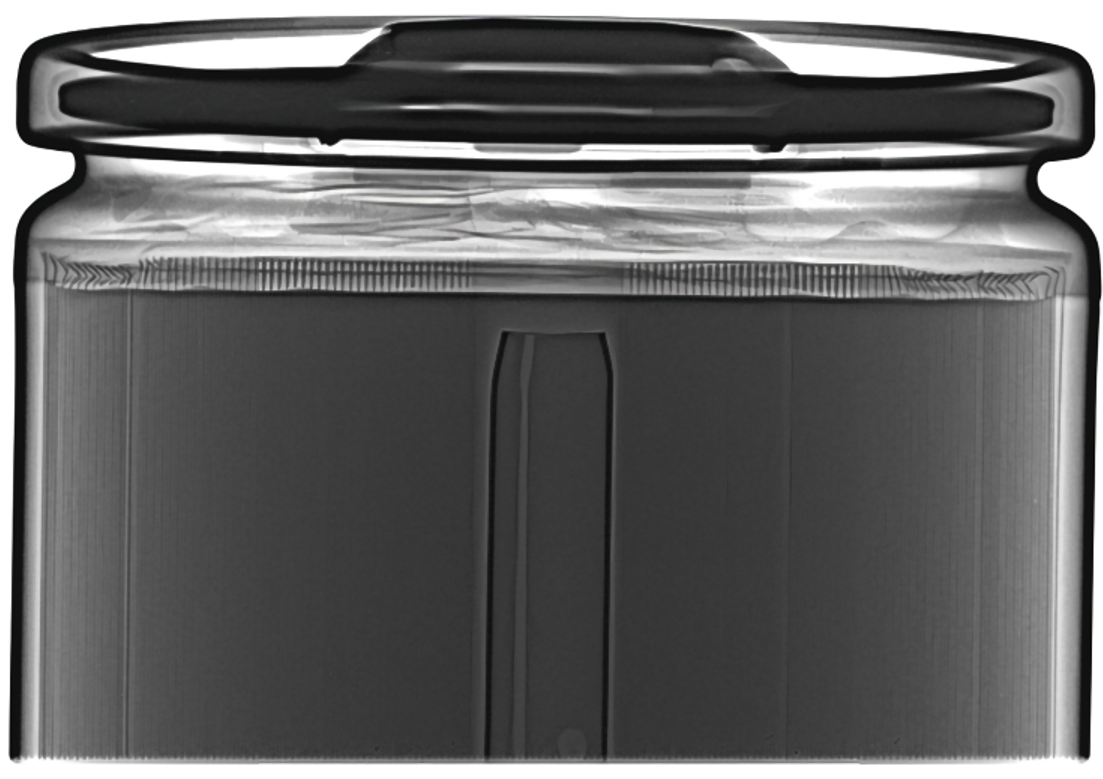

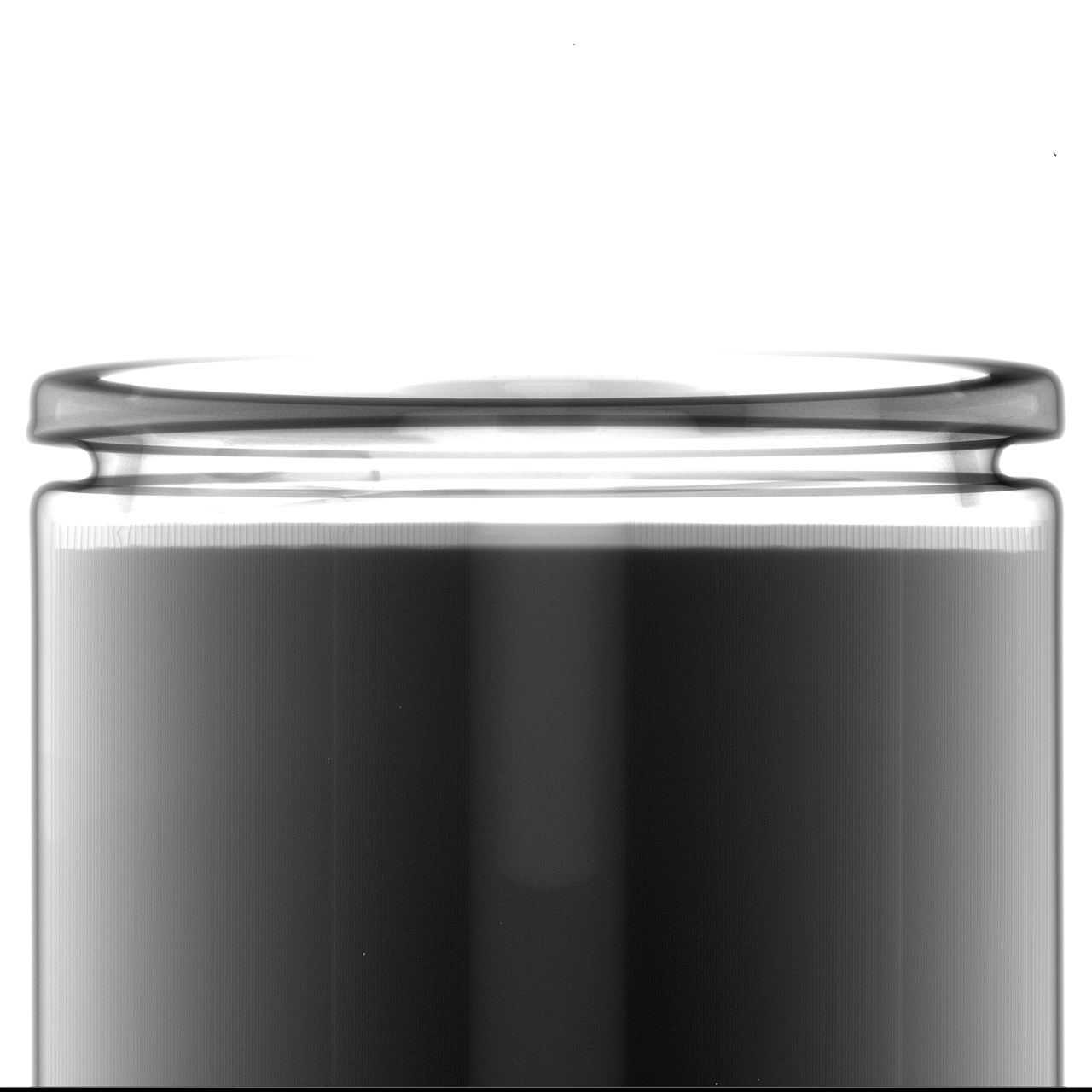

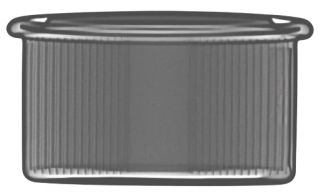

纽扣电池（入壳）：极片对齐度Overhang、极片破损、极耳方向检测
-

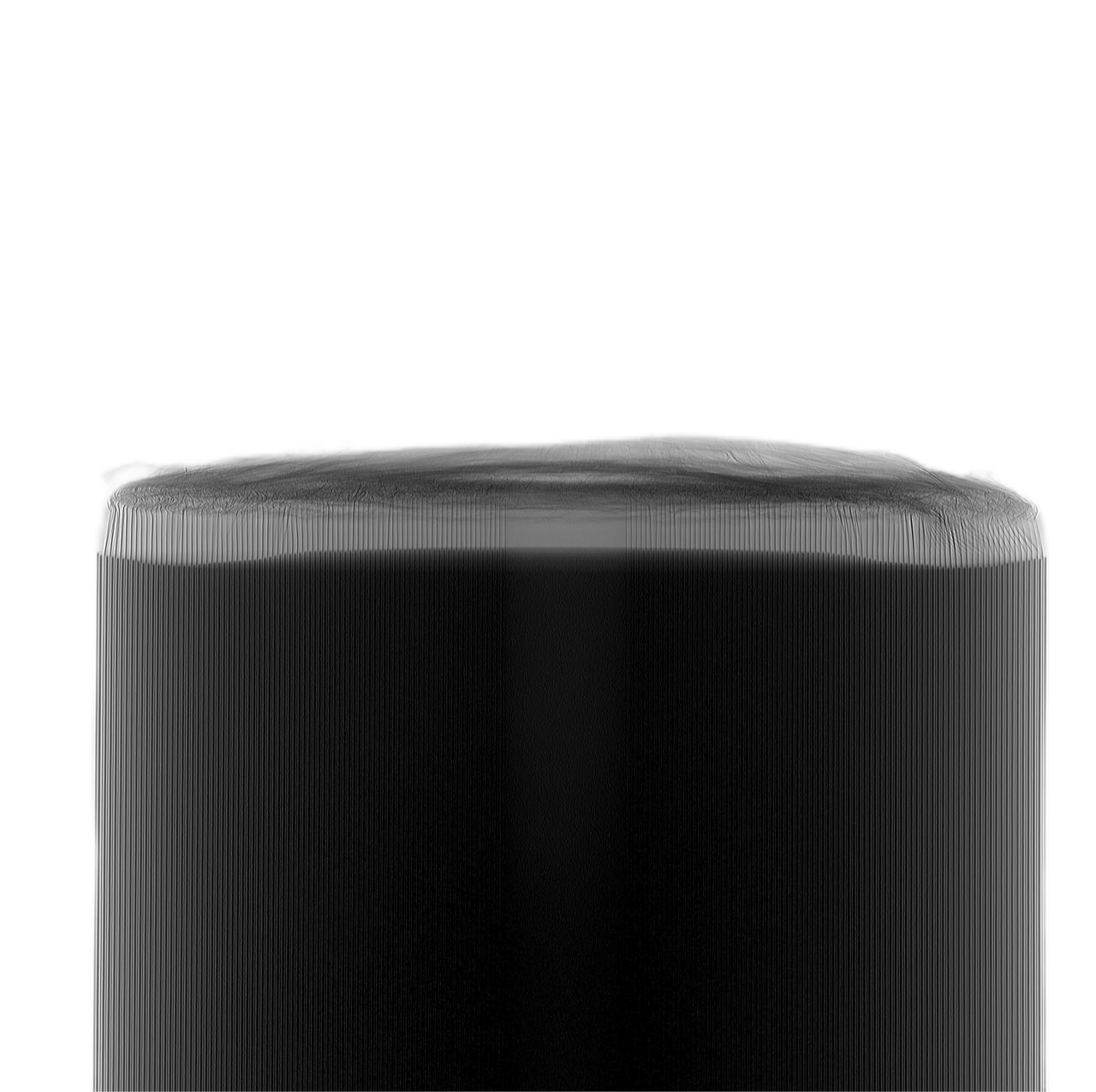

圆柱电池（入壳）：极片对齐度Overhang、极片破损、金属颗粒检测
|
类别
|
项目
|
参数
|
|||
|
成像系统
|
检测内容
|
两端Overhang
|
|||
|
检测能力
|
≥300微米（铜、铁、SUS颗粒）
|
||||
|
检测范围
|
纽扣电池
|
4680等大圆柱电池
|
|||
|
成像系统数量
|
1套
|
||||
|
节拍
|
55PPM（两侧）
|
55PPM（两侧）
|
|||
|
过杀率
|
≤2%
|
||||
|
漏杀率
|
0%
|
||||
|
射线源
|
Tube类型
|
闭管
|
|||
|
Tube电压
|
110kV/150kV/180kV
|
||||
|
焦点尺寸
|
5μm/20μm
|
||||
|
平板探测器
|
探测器类型
|
平板探测器
|
|||
|
像素尺寸
|
85μm
|
||||
|
像素矩阵
|
1536x1536
|
||||
|
整机参数
|
尺寸
|
L:6000mm W:3000mm H:2700mm (不含三色灯，以实际设计为准)
|
|||
|
重量
|
约10000KG
|
||||
|
功率
|
约25kW（以实际设计为准）
|
||||
