Pack CT

电池Pack离线CT检测设备

分享



产品特点:

  • 最大可实现2600mm*2000mm*400mm的样品检测
  • 全自动电动门:可快捷实现产品检测和换型
  • 自研CT重建算法:可快速实现CL扫描及CT重建
  • 系统兼容性高:可实现大样品、大范围三维扫描重建
  • AI驱动的图像增强算法,可有效提高图像质量与检出率

产品介绍:

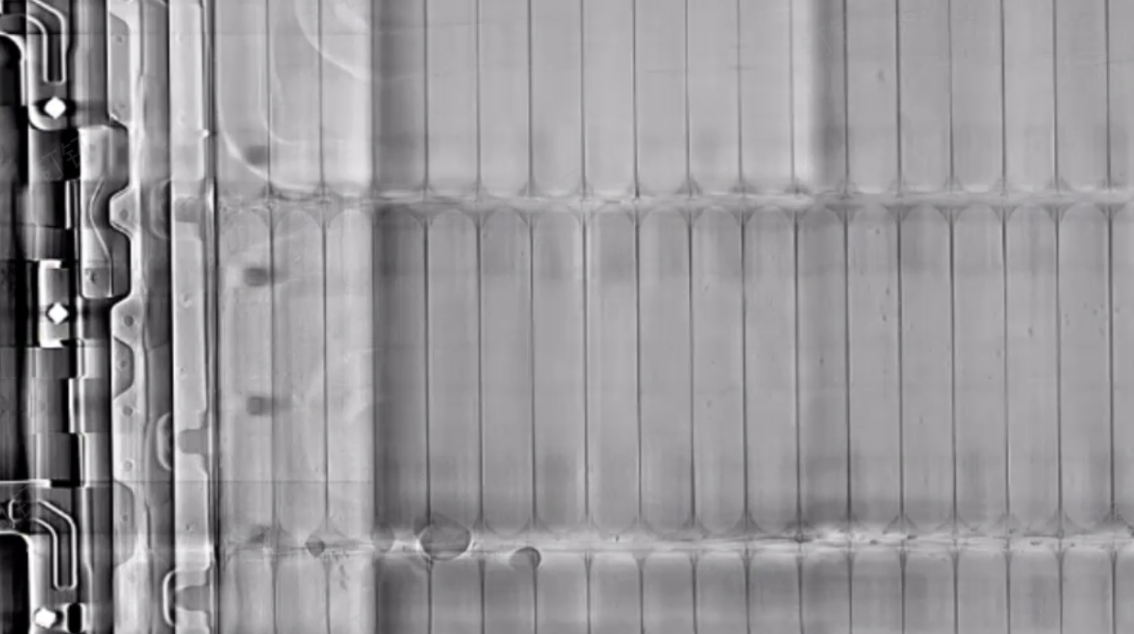

Pack CT是工源三仟应对锂电池pack进行高能CT无损检测的特殊型号,攻克了大型产品难以进行精细化内部探测的问题。该设备由于尺寸、重量较大,无法建设在铅房内部,需要进行屏蔽室的装修建设,能够防护450kV及以上的辐射。该设备创新型的采用有限角度的成像方式,在不需要翻转沉重的被测物体的情况下,即可对产品内部进行水平方向与纵向断层的成像,可针对pack内部涂胶情况和其他结构焊接情况进行检测。


成像系统:

系统极限分辨率 200μm
CT扫描模式 CL扫描
检测效率 ≥ 90min /Pack
软件
工源三仟自研CT软件(可根据不同需求定制)Volume Graphic (选配)



射线源:

Tube类型 开管
Tube电压 450kV
焦点尺寸 400μm



探测器:

探测器类型 平板探测器
像素尺寸
139μm
像素矩阵  3072x3060



运动控制系统:

最大检测样品尺寸 2600mm*2000mm*400mm
最大样品重量 1000kg
射线源运动重复定位精度 ±10μm
探测器运动重复定位精度 ±10μm



整机参数:

尺寸 L:6723mm W:5040mm H:2600mm (不含三色灯,以实际设计为准)
重量 约70000KG
功率 约30kW(以实际设计为准)
