ACT-3100B
亚微米级离线平面CT检测设备
分享
产品特点：
-
高清导航系统：可实现产品精确定位
-
0.9um开放式射线源：可实现微米级缺陷检测
-
±70度左右悬臂系统：可实现产品大角度检测的需求
-
旋转托盘/DD马达夹盘：可保证产品高精度PCT检测和锥束CT检测
产品介绍：
ACT-3100B是工源三仟自主开发的针对PCBA、封装芯片、IGBT模块等中小型板状电子产品，进行快速高精度X-Ray与CT扫描分析的离线式CT设备。工源三仟基于自研的高性能CT成像算法，可大幅降低扫描环节需要的投影数量，提高CT成像速度，能够有效检测各种类型的焊接、封装缺陷。

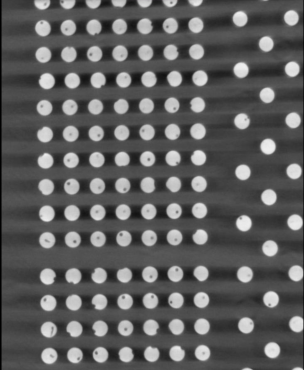

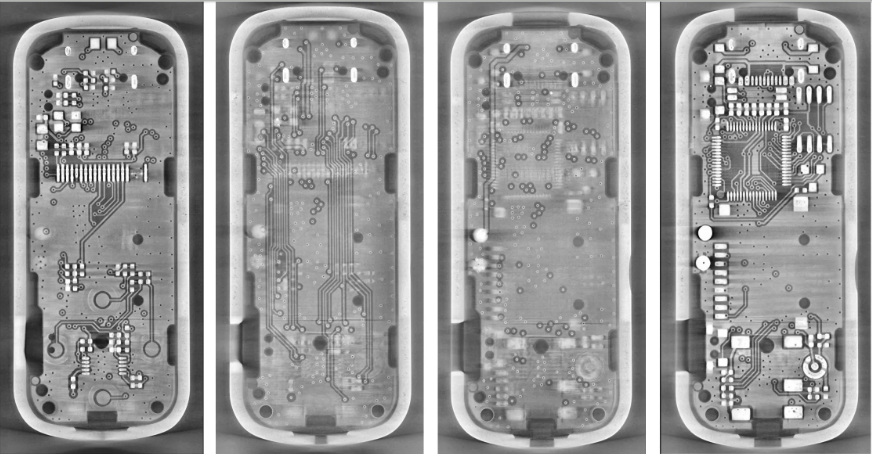

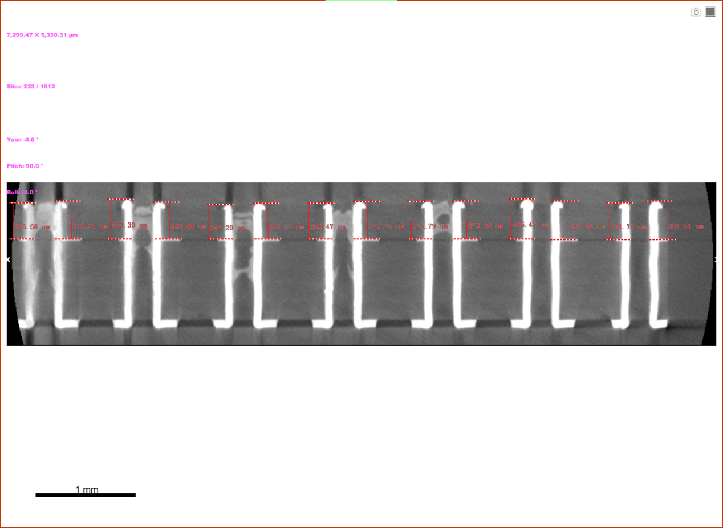

该设备适用于多层电路板焊接、PCB背钻孔、BGA、DB/WB、TSV、TGV、IGBT模块等封装芯片的离线式CT检测。
|
类别
|
项目
|
参数
|
|
成像系统
|
CT系统分辨率
|
2μm/1μm
|
|
DR系统分辨率
|
1μm/0.5μm
|
|
|
CT扫描模式
|
CL（旋转圆盘）/ CT（DD马达）
|
|
|
软件
|
工源三仟自主研发软件（可根据不同需求定制）
Volume Graphic （选配）
|
|
|
射线源
|
Tube类型
|
开管
|
|
Tube电压
|
160kV
|
|
|
焦点尺寸
|
2μm/0.9μm
|
|
|
探测器
|
探测器类型
|
平板探测器
|
|
像素尺寸
|
49.8μm
|
|
|
像素矩阵
|
2340x2813
|
|
|
运动控制系统
|
射线源
|
Z轴：80mm
|
|
探测器
|
Z轴：450mm B轴：±70°
|
|
|
载物台
|
X轴：500mm Y轴：500mm
|
|
|
圆形托盘
|
C轴：360°
|
|
|
标准托盘范围（DR）
|
520mm*520mm
|
|
|
旋转托盘范围（CL)
|
Φ410mm
|
|
|
夹盘载物范 (CT)
|
L：280mm
|
|
|
自动导航
|
记录特征点的位置坐标和参数，方便快速的移动到检测点
|
|
|
控制方式
|
鼠标、键盘、摇杆、软件
|
|
|
整机参数
|
尺寸
|
L:1744mm W:1726mm H:1910mm (不含三色灯，以实际设计为准)
|
|
重量
|
约 3500KG
|
|
|
功率
|
约 8kW（以实际设计为准）
|
