ACT-3100C
在线平面CT检测设备
分享
产品特点：
-
高精度高速直线电机系统：可保证产品检测的效率及精度
-
高清导航相机：可保证产品定位精度的准确性
-
高分辨率平板探测器：可保证检测精度达到8μm（CT）/4μm（DR）
-
高精度上下龙门机构：可实现4s/FOV的检测效率
-
AI驱动的图像增强算法，可有效提高图像的信噪比
产品介绍：

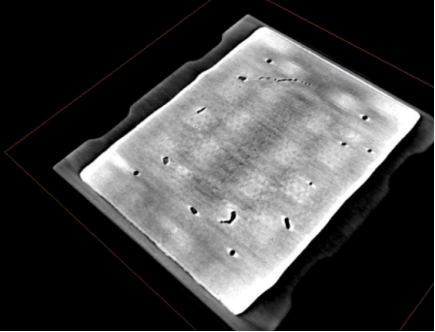

ACT-3100C是工源三仟自主开发的针对SMT、THT焊接、IGBT模块封装等场景，进行快速CT 扫描重建分析的在线式平面CT设备。工源三仟基于自研的高速CT成像算法，和精密的CT扫描平台，可大幅降低扫描环节需要的DR投影数量，提高CT成像速度。此外，工源三仟为客户定制化开发基于深度学习的识别算法，针对气泡、爬锡高度、异物等缺陷可达超过99%的识别准确率。

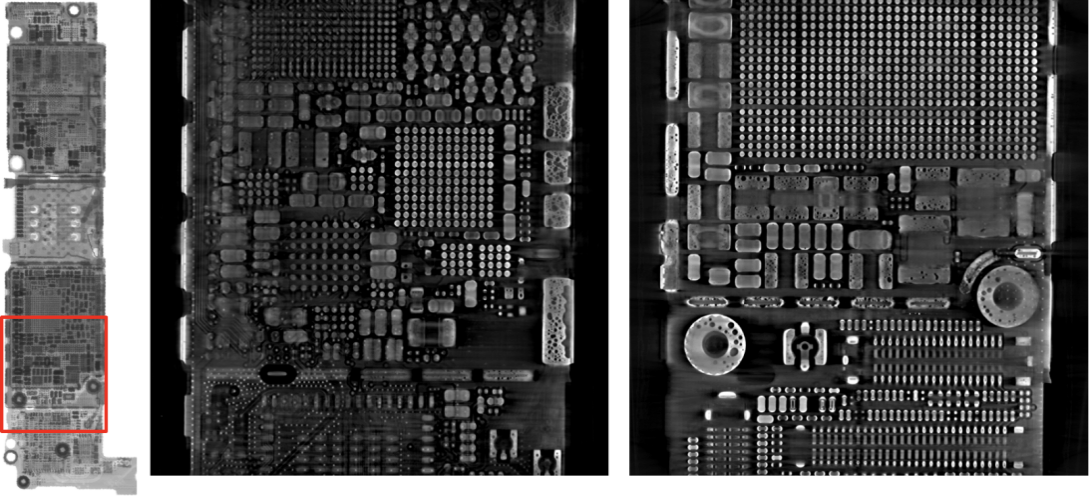

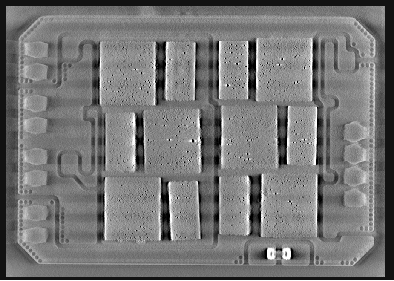

该设备适用于检测SMT、THT焊接工艺的电子产品，IGBT模块和其它汽车电子模组。
|
类别
|
项目
|
参数
|
|
成像系统
|
系统极限分辨率
|
4μm/10μm
|
|
检测模式
|
2D&3D
|
|
|
软件
|
工源三仟自主研发软件（可根据不同需求定制）
Volume Graphic （选配）
|
|
|
射线源
|
Tube类型
|
闭管
|
|
Tube电压
|
130kV/180kV
|
|
|
焦点尺寸
|
8μm/20μm
|
|
|
探测器
|
探测器类型
|
平板探测器
|
|
像素尺寸
|
49.5μm
|
|
|
像素矩阵
|
2352x2944
|
|
|
运动控制系统
|
射线源
|
X轴：1000mm；Y轴1100mm
|
|
探测器
|
X轴：1000mm；Y轴1200mm
|
|
|
载物台
|
Z轴：200mm
|
|
|
进板方式
|
左进左出、左进右出、右进左出、右进右出
|
|
|
兼容产品厚度
|
0.4mm-5mm（支持定制）
|
|
|
最大兼容检测范围
|
600mm*600mm（支持定制）
|
|
|
搭载器件最大高度
|
上部：50mm 下部：50mm（支持定制）
|
|
|
板弯范围
|
≤3mm
|
|
|
最大承重
|
10KG（支持定制）
|
|
|
整机参数
|
尺寸
|
L:2000mm W:2000mm H:1700mm (不含三色灯，以实际设计为准)
|
|
重量
|
约 3500KG
|
|
|
功率
|
约 8kW（以实际设计为准）
|
